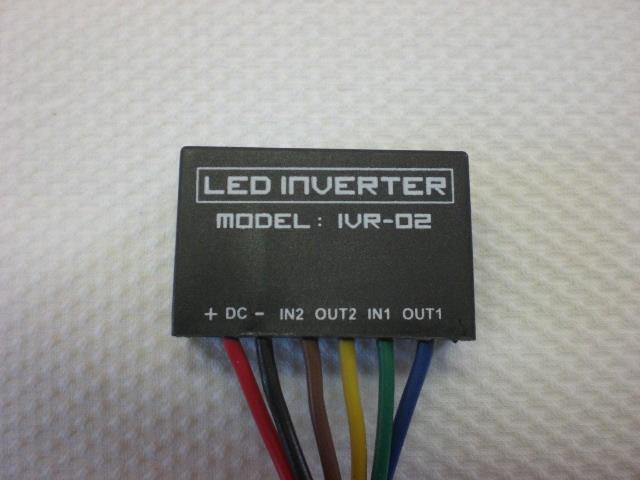

Acewell ACE-IVR 02

Funktion LED-INVERTER ACE-IVR 02:

Der LED-INVERTER wandelt das Eingangs-Steuersignal ( IN ) um in das entgegengesetzte Signal ( OUT ).Bsp. Steuersignal ankommend ( IN ) ist – Ausgangssignal ( OUT) wird + Steuersignal. Dieses ist Notwendig um die vorbelegten Eingangssteuersignale für die Kontrollleuchten umzuwandeln. Der LED-Inverter ACE-IVR 02 besitzt 2 Eingangs- und 2 Ausgangssignalanschlüsse.

Anschluss:

Rotes Kabel - geschaltetes Plus

Schwarzes Kabel - Fahrzeug Masse

Grünes Kabel ( IN ) - Steuersignal Fahrzeug

Blaues Kabel ( OUT) - Steuersignal LED Kontrollleuchte

braunes Kabel (IN2) - Steuersignal 2 Fahrzeug

gelbes Kabel (OUT2) - Steuersignal 2 LED Kontrollleuchte
